產品參數
| 工作原理 | 漫反射光電傳感器 |
| 工作原理詳細信息 | 背景抑制功能 |
| 最大開關距離 | 5 mm ... 250 mm 1) |
| 感應距離 | 35 mm ... 140 mm |
| 偏振過濾器 | 否 |
| 發射光束 | |
| 光源 | PinPoint-LED2) |
| 光源種類 | 可見紅光 |
| 光斑尺寸（距離） | ? 6 mm (100 mm) |
| LED 特征值 | |
| 軸長 | 650 nm |
| 設置 | 機械設置，5 轉 |

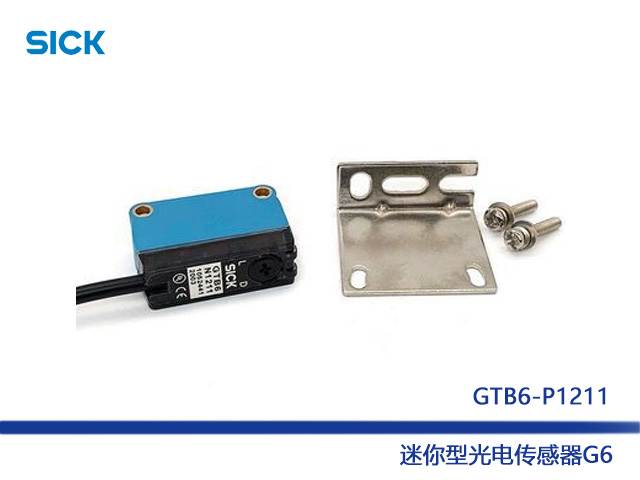

| 供貨范圍 | 不銹鋼安裝支架 (1.4301/304) BEF-W100-A |
| 1) 具有 90% 漫反射比的掃描對象（以 DIN 5033 標準白為基準）. 2) 平均使用壽命：100,000 小時，TU = +25 °C. | |
電氣參數
| 工作電壓 UB | 10 V DC ... 30 V DC 1) |
| 殘余紋波 | ± 10 % 2) |
| 電流消耗 | 30 mA 3) |
| 防護等級 | III |
| 數字輸出類型 | |
| 類型 | PNP |
| 信號電壓 NPN 高電平/低電平 | 約 UV- （ ≤ 3 V）/約0V |
| 輸出電流 Imax. | ≤ 100 mA 4) |
| 響應時間 | < 625 μs 5) |
| 開關頻率 | 1,000 Hz 6) |
| 開關類型 | 明/暗切換 |
| 開關類型可選 | 可通過明通/暗通開關選擇 |
保護電路 | A 7) B 8) D 9) |
1) 短路保護的電網環境下的臨界值：最大 8 A.
2) 不得超過或低于 UV公差.
3) 無負荷.
4) 在 Uv > 24 V 時，IA max = 50 mA.
5) 信號傳輸時間（電阻負載時）.
6) 亮暗對比度為 1:1 時.
7) A = UV 接口（已采取反極性保護措施）.
8) B = 具有反極性保護的輸入端和輸出端.
9) D = 抗過載電流和短路保護輸出端.
技術圖紙
