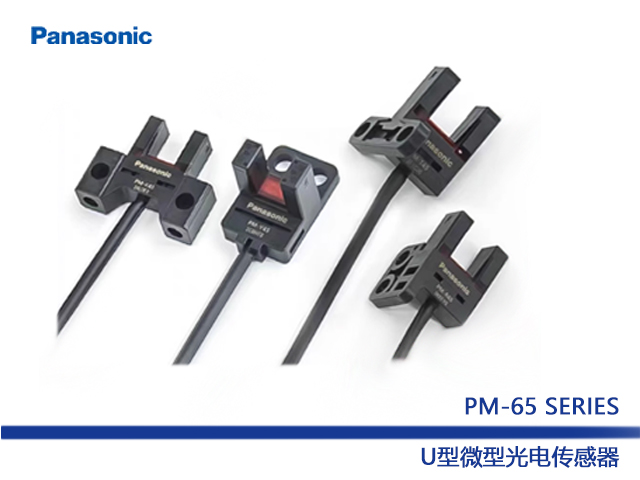

松下PM-65系列U型微型光電傳感器

松下PM-65系列 U型微型光電傳感器[小型?連接器內置型] 放大器內置，產品符合CE標志(EMC指令、RoHS指令)、UL/c-UL認證、韓國S標志認證，產品檢測物體最小為0.8mm×1.2mm不透明體，檢測距離6mm(固定)，適用于檢測微小物體.

在線咨詢

產品詳情

產品種類

種類		形狀	檢測距離	型號		輸出		輸出動作
小型 ? 連接器內置型	K型		6mm (固定)		PM-K65		NPN開路集電極晶體管	裝備2種輸出入光時ON／遮光時ON
					PM-K65-P		PNP開路集電極晶體管
	T型				PM-T65		NPN開路集電極晶體管
					PM-T65-P		PNP開路集電極晶體管
					PM-T65W （注1）		NPN開路集電極晶體管
					PM-T65W-P		PNP開路集電極晶體管
	L型				PM-L65		NPN開路集電極晶體管
					PM-L65-P		PNP開路集電極晶體管
	Y型				PM-Y65		NPN開路集電極晶體管
					PM-Y65-P		PNP開路集電極晶體管
	F型				PM-F65		NPN開路集電極晶體管
					PM-F65-P		PNP開路集電極晶體管
					PM-F65W （注2）		NPN開路集電極晶體管
					PM-F65W-P （注2）		PNP開路集電極晶體管
	R型				PM-R65		NPN開路集電極晶體管
					PM-R65-P		PNP開路集電極晶體管
					PM-R65W （注3）		NPN開路集電極晶體管
					PM-R65W-P （注3）		PNP開路集電極晶體管

產品規格

種類			小型?連接器內置型
				以往產品安裝用兼容型(注3)
型號	NPN輸出	PM-□65		PM-□65W
	PNP輸出	PM-□65-P		PM-□65W-P
檢測距離			6mm(固定)
最小檢測物體			0.8mm×1.2mm不透明體
應差（遲滯）			0.05mm以下
重復精度			0.01mm以下
電源電壓			5V DC～24V DC±10%　脈動P-P10%以下
消耗電流			15mA以下
輸出			<NPN輸出型> NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V間) ?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA) <PNP輸出型> PNP開路集電極晶體管 ?最大流出電流：50mA ?外加電壓：30V DC以下(輸出和+V間) ?剩余電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA)
	輸出動作	入光時ON／遮光時ON　裝備2種輸出
	短路保護	裝備
反應時間			入光時：20μs以下、遮光時：80μs以下 (最大反應頻率為3kHz)(注4)
工作狀態指示燈			橙色LED（入光時亮燈）
污損度			3
耐環 境性	保護結造	IP40(IEC)
	使用環境溫度	-25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃
	使用環境濕度	5%RH～85%RH、存儲時：5%RH～95%RH
	使用環境照明度	熒光燈光：受光面照明度1,000 ?x以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率10Hz～2,000Hz　雙振幅1.5mm(最大加速度196m/s2)　XYZ各方向2小時
	耐沖擊	加速度15,000m/s2(約1,500G)　XYZ各方向3次
投光元件			紅外線LED（投光波峰波長：855nm、非調制式）
材質			外殼：PBT、顯示罩：聚碳酸酯
延長電纜			0.3mm2以上的電纜，全長可延長到100m(注5)
重量			本體重量：約3g、包裝重量：約3g

(注1)：	無指定時的測量條件為使用環境溫度＝＋23℃。
(注2)：	僅NPN輸出型獲得韓國S標志認證品。
(注3)：	PM-T65W和本公司原品PM-T64W/ PM-F54(P)/ PM-R54(P)安裝兼容。

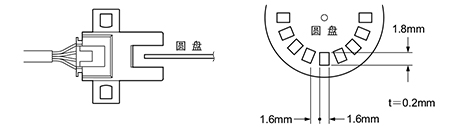

(注4)：	反應頻率是指使下圖中的圓盤旋轉時的數值。
