我們知道BF4系列光纖放大器是奧托尼克斯旗下的一款安裝方便，且可靠性高的光纖放大器，在實際使用的過程中，其正確安裝是投入使用的第一步，今天我們帶大家一起了解這款產品的正確安裝方法。

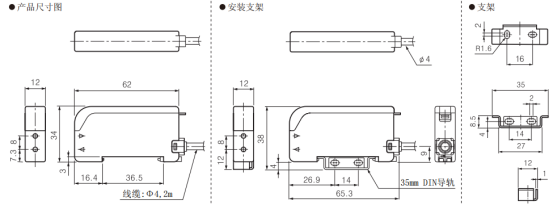

在安裝前，我們需要先確定現場有沒有留有足夠的空間，因此我們需要先了解下產品的一個外形尺寸，BF4系列產品的外形尺寸如圖1，其單位是mm，可供大家參考：
圖1
具體的安裝方法分為以下兩個部分：

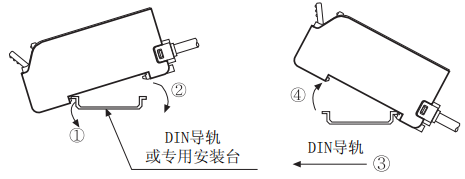

1、放大器單元的安裝及拆卸.其中①、②、③表示的意思如圖2所示。
①放大器單元頭部扣住DIN軌道(或?qū)Ｓ冒惭b臺)。
②按住放大器的背面向DIN導軌(或?qū)Ｓ冒惭b臺)方向壓。
③拆卸時將放大器從尾部向③的方向推,放大器沿④的方向抬起。
圖2

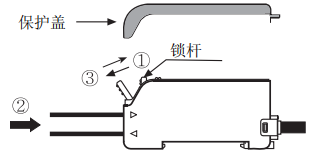

2、光纖線的連接。其中①、②、③表示的意思如圖3所示。
①將放大器的保護蓋拔開,沿①方向松開光纖鎖扣(解鎖)。
②將光纖線沿②方向插入放大器,使放大器和光纖線緊密結合。(插入深度:10mm)
③沿③方向扣緊光纖鎖扣(鎖定)。
圖3
安裝好之后大家可以進行調試，看看產品是否有正確安裝，測試的過程中，各個燈亮分別表示的意思如下圖所示：

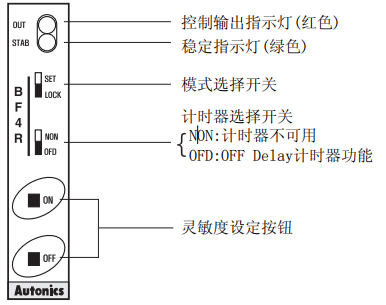

其中BF4R/ BF4G/BF4RP /BF4GPBF4R-R/BF4G-R各個燈亮表示的意思如圖4所示。
圖4

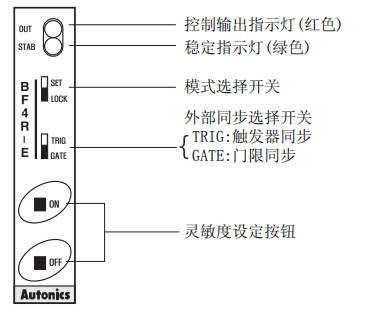

BF4R-E/BF4G-E各個燈亮表示的意思如圖5所示。
圖5
以上是關于奧托尼克斯BF4系列光纖放大器如何安裝的全部介紹，希望能幫到大家，若是你們還有別的問題，歡迎留言或是撥打我們的咨詢電話咨詢！
