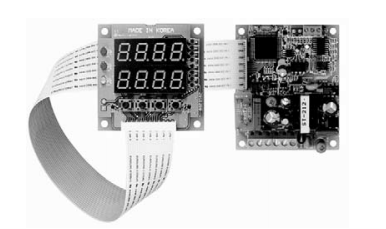

今天教大家看奧托尼克斯溫控器TB42系列產品該怎么看，詳情內容如下：

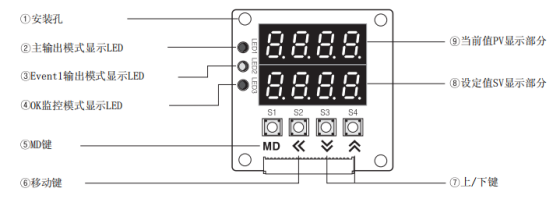

前部面板圖
①安裝孔（φ4.0mm）
②主輸出模式顯示LED(LED1)
它表示控制輸出的模式狀態，并顯示在“LED1”上。但是當工作模式為電流輸出或傳送輸出時，“LED1”不工作。(LED指示燈熄滅)
③Event1輸出模式顯示LED(LED2)
它表示報警輸出1的模式狀態，并顯示在“LED2”上。
④O.K監控模式顯示LED(LED3)
它表示報警輸出2的模式狀態，并顯示在“LED3”上。設置Event2報警輸出后，如果執行自整定，自整定完成后會顯示0.K監控模式。(LED3指示燈在自整定期間閃爍，完成自整定后熄滅)
⑤模式鍵(S1)
用于進入參數組或移動至下一個參數組。PCB面板上印刷有“S1”。
⑥模式鍵(S2)
用于改變參數設定值或移動位數，PCB面板上印刷有“S2”。
⑦向上/下鍵(S3/S4)
用于改變設定值或選擇設定模式。PC面板上，向上鍵為“S4”，向下鍵為“S3”。
⑧設定值(SV)顯示部
設定溫度通過紅色LED顯示。當使用定時功能時，設定時間會顯示在“T-SV”，當定時功能關閉時，會繼續顯示設定溫度。
⑨過程值(PV)顯示部
通過綠色LED顯示測量的溫度。
以上是關于奧托尼克斯溫控器TB42系列產品該怎么看的相關介紹，希望能幫到大家，還有什么問題可以留言或者是撥打我們咨詢電話進行咨詢哦！
